【閥門用途】
Z941H、Z941W、Z941Y電動閘閥具有流體阻力小，密封面受沖擊侵蝕小，不改變介質流向，不擾流，壓降小等特點，適用的壓力、溫度范圍廣，是一種常見的截斷閥，廣泛適用于石油、化工、火力發電廠等油品、水蒸氣管路上接通或截斷管路中的介質(不可做節流閥使用)。
【常見型號】
電動閘閥常見的型號有：z941h、z941w、z941y、z941t、z941h-10、z941h-16q、z941h-25q、z941y-25、z941w-10、z941w-16q、z941w-16p、z941w-16r、z941w-25、z941w-40、z941w-64、z941w-100等。
【閥門特點】
1、最常用的楔式閘板閥的兩個密封面形成楔形，楔形角隨閥門參數而異，通常為50;楔式閘閥的閘板可以做成一個整體，叫做剛性閘板;也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板;
2、電動閘閥密封可靠，性能優良;通常情況下采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松;楔形閘閥的形體簡單, 結構長度短，制造工藝性好，適用范圍廣;
3、此閥門可根據用戶用戶選配傘齒輪、電動、氣動等驅動裝置。
【執行標準】
設計規范： GB/T12234
結構長度： GB/T 12221
法蘭連接： GB/T 9113 JB/T 79
試驗與檢驗：GB/T 13927 JB/T9092

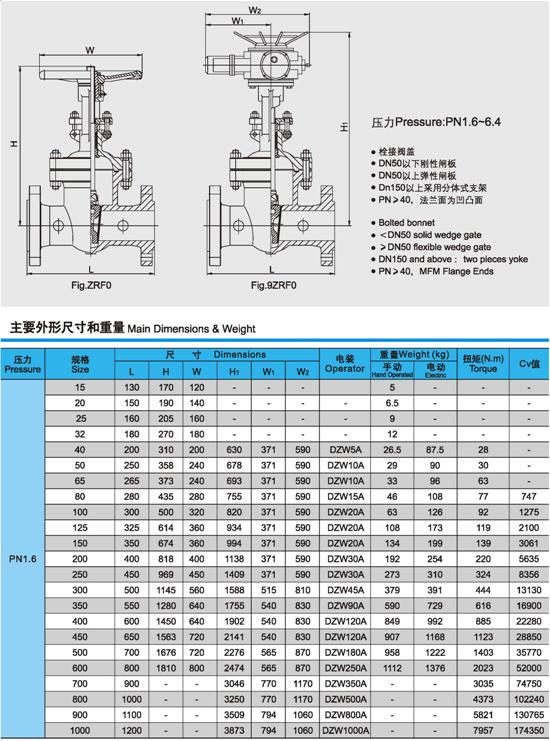

【結構簡圖】

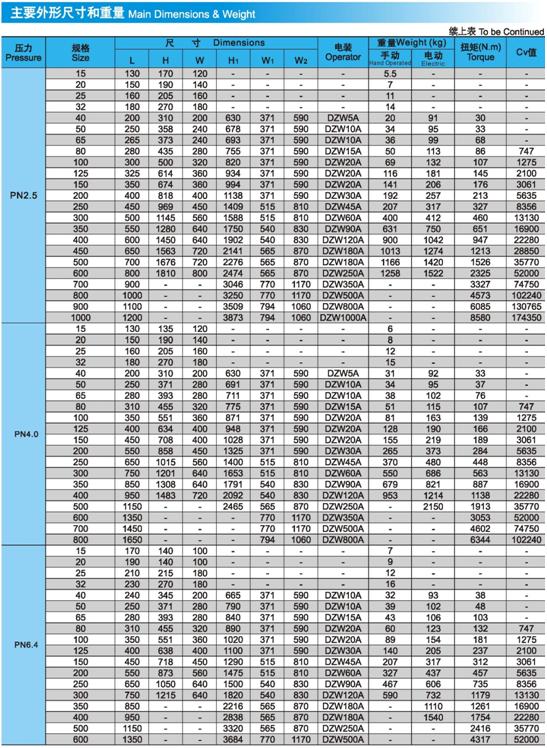

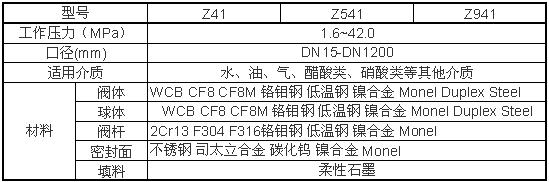

【性能參數】
|
